产品概述

建筑墙体保温节能涂料是针对建筑外保温系统和建筑内保温系统，研发生产的一款新型建筑节能涂料；与反射隔热涂料相比除了具有良好反射隔热、辐射隔热性能以外，涂料能够形成较厚涂层，低热导率的阻隔隔热性能更为优异。比保温砂浆类材料具有更低的密度和导热系数；达到同样的保温效果下涂层更薄，更加轻量化；具有更好的层间附着力，降低脱落带来的风险。涂料为单组份膏状物，开桶搅匀即用，施工简便，可刮涂、抹涂或高压无气喷涂等方法涂装于建筑墙体。与多种底漆和饰面涂层具有良好的兼容效果，形成一套具有良好的隔热保温效果的防水、防腐、装饰体系。

推荐用途

建筑墙体外保温系统；建筑墙体内保温系统；屋顶隔热保温；热力管道；厂房仓库、粮仓；冷库等均可适用。

技术原理

采用高耐候、耐酸、耐碱、塑性好的特种复配乳液作为成膜物质，成膜后的涂层具有永久的柔韧性。选用中空玻璃微珠和纳米气凝胶为主要功能填料；其中气凝胶密度极低，孔隙率占整体积的90%以上，且孔隙直径小于空气分子平均自由程，空气失去自由流动的能力，抑制空气的对流导热。涂料干燥固化后，涂层中无数个纳米级和微米级失去或降低自由流动能力的空心小球密集的铺展到墙体表面，形成具有低热导率的涂层，以达到减少热量对流传导的目的。涂层系统具有的纳米三维网络结构特性，又减少了固体颗粒的接触面积，增加了热传导路径，进一步起到热量传导效果。

产品特性

涂料水性环保无毒，大量无机物组成，低VOC，无闪点。

保温性能优异，替代传统保温砂浆且施工效率高。

提高墙体的防潮性能，避免墙体结露、霉斑、起壳等现象出现。

涂层抗冷热收缩性能优异，减少涂层因受热胀冷缩而引起开裂和脱落。

涂层具有良好系统匹配性和突出的层间附着力，能够遮盖微细裂纹。

涂层具有的微观微孔结构，保证保温系统既防水又透气。

性能指标

施工方案

1、基体处理

旧墙面翻新时，用砂纸、铲刀、打磨工具等，清除墙面疏松旧层、泥土、白霜、油污等污染物。用腻子修补裂缝、空洞等缺陷后，待墙面层完全干燥后可进行底漆涂装。如遇含有酸、碱等成分腐蚀的厂房、实验室、设备间时，先用高压水对墙面进行冲洗完全干燥后在进行修补、涂装等施工工序。

新建混凝土或水泥砂浆表面须经过标准养护时间充分“吐碱”；含水率＜10%，PH值＜10后方可施工。基层表面应干燥、坚实、牢固，不应有起砂、裂缝、浮尘等缺陷。基层经处理后应尽快进行施工，以免二次污染。

金属基体表面涂装时，应去除基体表面的油污、残锈、氧化皮、旧的有机油漆涂层等。确保基体干净或者有完整的防腐涂层。如基体防腐涂层局部修补时，基体表面必须打磨到St3级，涂装防腐层，待防腐涂层实干后在进行该涂料涂装。

2、环境条件

基体处理后尽快施工；基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点3℃以上。空气相对湿度不超过85％；当环境温度5～10℃时，如表干速度在30min之内，则可以施工。5℃以下应停止施工。户外施工如遇大风、阴雨应停止施工。

3、涂装

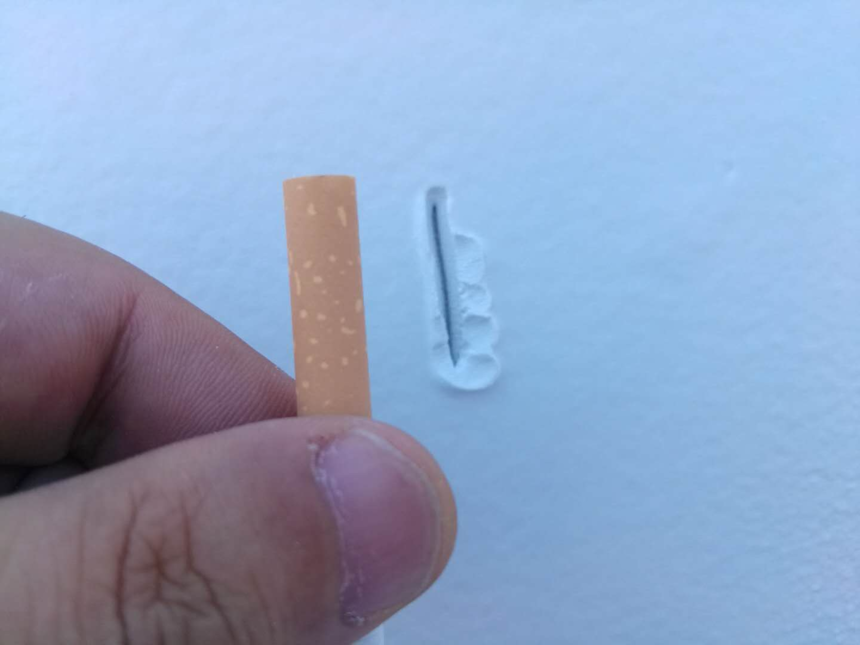

采用抹涂、刮涂、高压无气喷涂等方法施工。涂层厚度建议2-3mm左右。

单组份粘稠膏状；开桶搅拌均匀，使其具有良好的施工性能。涂料进行厚涂时，需要分多遍涂装，来达到规定涂层的厚度。切勿一次性涂装过厚，否则容易引起涂层干燥后开裂。待上一道涂层完全干燥后，在进行下一道涂装，直至达到规定涂装厚度。待以达到规定厚度的涂层完全干燥后（至少72小时以上）方可进行饰面涂料涂装。

4、稀释与工具清洗

涂装设备及工具用完后直接用清水清洗。 一般不建议稀释，如现场需要可联系厂家。

包装与贮存

本公司产品以20kg/桶包装。

贮存在干燥、阴凉、清洁室内，避免冷冻和暴晒，剩余的涂料密封盖好，防止污染引起变质，运输和储存在5-40℃温度范围内。

产品未开封且经妥善保存，自包装之日起，有效储存期12个月，如超过有效储存期，经检验，各项指标合格后，仍可使用。
