产品概述

通过对太阳红外光、紫外光、可见光能量占比分析；以反射和辐射形式对太阳能进行耗散、隔热、节能成为建筑节能隔热体系设计中重要组成部分。通过对建筑物外表面涂覆反射隔热涂料后，旋即对建筑外表面增加一种特殊光谱选择性的涂层；主要反射400-1000nm的可见光和近红外光，减少太阳能量的吸收，从而降低建筑物热积累；避免这部分能量在表面累积升温并进行热量传导，从而达到良好隔热降温效果。为人们带来了更为舒适的居住环境，也为企业带来了安全、节能、环保的多重效益

推荐用途

可替代传统外墙涂料，在建筑外墙和屋顶进行涂刷；适用于彩钢瓦、树脂瓦、木材、石材、水泥砂浆、混凝土和沥青毡等其他防水材料表面。

技术原理

吸收紫外光线：

涂料中添加紫外线吸收剂，使涂层吸收大部分波段（λ﹤380nm）的紫外光能量，减少紫外光对涂层造成老化、粉化、黄变等影响，延长涂层使用寿命，保证其他填料的隔热作用。

反射红外光线：

利用纳米二氧化钛对太阳光全波段反射，特别是可见光波段（λ=380-780nm）的高反射率。把太阳光中大部分的热能反射掉，降低基体表面温度。

辐射散热：

涂料配伍中添加氧化锆和稀土氧化物，提高涂层近红外波段（λ=780-1350nm）的红外发射率，使基体吸收的热量以一定波长的红外线辐射到外层空间，避免基体热量累积升温。

阻隔隔热：

涂料中空心微珠包裹的空气处于一个密闭的空间，类似于真空环境。施工后使得很多微米级的空心微珠铺展到涂层里面，降低涂层的导热系数，阻隔热量向基体传导。

主要特性

附着力强，适用多种基体材料。

涂层耐老化，耐黄变，不易粉化开裂。

良好抗霉变性能；抑制霉菌和藻类繁殖生长。

选用复合无机颜填料，恶劣自然环境中不易褪色、掉粉。

以水为溶剂安全环保，无闪点，生产和使用过程对环境无污染。

涂层具有光谱选择特性；反射、辐射、阻隔相互协同作用，起到更好的降温效果。

性能指标

技术参数

理论涂布率：干膜厚度50μm，理论涂布率为0.16kg/㎡。

固化时间：表干时间小于1h（25℃）。重涂间隔3h以上（25℃）。

实际涂布率：受涂装面粗糙程度和不同施工人员影响，考虑损耗系数。

基体处理

旧墙面翻新时，用砂纸、铲刀、打磨工具等，清除墙面疏松旧层、泥土、白霜、油污等污染物。用腻子修补裂缝、空洞等缺陷，腻子干燥后，清扫打磨掉的粉尘后即可涂装。如遇含有酸、碱等成分腐蚀的厂房、实验室、设备间时，先用高压水对墙面进行冲洗完全干燥后在进行修补、涂装等施工工序。

新建混凝土或水泥砂浆表面须经过标准养护时间充分“吐碱”；含水率＜10%，PH值＜10后方可施工。基层表面应干燥、坚实、牢固，不应有起砂、裂缝、浮尘等缺陷。

环境条件

基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点3℃以上。空气相对湿度不超过85％；当环境温度5～10℃时，如表干速度在30min之内，则可以施工。5℃以下应停止施工。户外施工如遇大风、阴雨应停止施工。

涂料混合

涂料开桶后，使用机械设备搅拌均匀即可使用。

一般不建议稀释；如有必要，根据施工条件可加＜5%清水进行稀释。

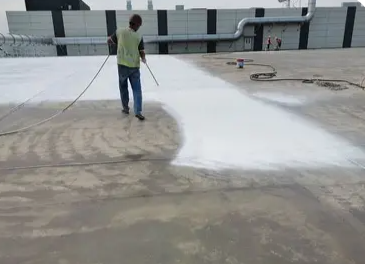

涂装方法

可采用辊涂、无气喷涂等方法施工，建议涂装2遍复涂间隔4小时以上。

喷枪的操作。喷涂时应控制压力为0.6-0.8MPa。如压力过低，出料太慢；压力过高，回弹大。喷枪与墙面的垂直距离应在40-50cm左右，喷枪运行时，必须与被涂面垂直，并在与被涂面平行的平面内移动。喷涂时，一般中间涂料密，而旁边稀疏，因此每行约有1/3要重复运行。喷枪的运行速度应保持均匀，如运行过快，涂膜比较薄，会出现颜色不均匀、遮盖力较差的毛病；如运行过慢，会造成局部涂料过厚甚至流挂。

包装与贮存

本公司产品以25kg/桶包装。贮存在干燥、阴凉、清洁室内，避免冷冻和暴晒。

未用完涂料密封盖好，防止污染引起变质，运输和储存在5-40℃温度范围内。

产品未开封且经妥善保存，自包装之日起，有效储存期18个月，如超过有效储存期，经检验，各项指标合格后，仍可使用。
