一、产品概述

气凝胶薄层保温隔热材料保留了优质的纳米结构，采用独特的生产工艺，打破传统的保温隔热原理，综合了阻隔、辐射、反射等多重隔热机理，充分利用纳米材料“捕获存储热量”的特性，最终达到极佳的保温隔热效果。气凝胶薄层保温隔热材料以水为溶剂，搭配水性热反射材料和水性防水材料，形成完整的保温隔热及防水的涂料体系，还具备良好的隔音降噪功能，防火性能可达到建筑防火等级A2级，使用寿命可达十五年之久。

气凝胶材料保温隔热原理：

气凝胶是一种具有纳米多孔网状结构的固体材料，因其密度极小，被称为“冻结的烟”。气凝胶因其纤细的纳米多孔结构和高比表面积，在热学、声学、光学、力学等领域均有突出特性，是改变世界的十大新材料之一。

热传导：气凝胶中高达 90%以上的成分是空气，固体成分少，热传导路径细长，极大的减轻了固相热传导。

热传导：气凝胶纳米级孔洞的孔径（大部分为 10-50nm）小于空气分子平均自由程（70nm），大大减弱了空气分子发生碰撞而形成的热传导。

热辐射：气凝胶内部存在大量的气固界面，这无数多的反射界面，阻隔了热辐射。

产品特性

该种材料使用过程不掉渣、不变形、环保、防火、防水（憎水率99%）；孔隙率很高，可高达99.8%，纳米级别孔洞和三维纳米骨架颗粒；做20年模拟测试收缩率小于1%，导热系数无变化。

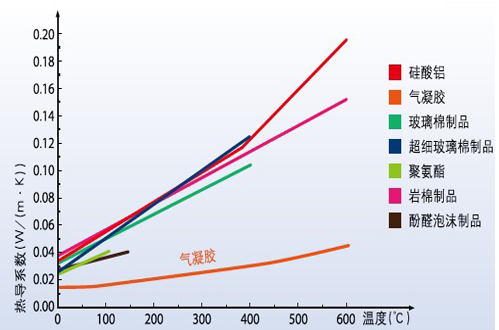

（1）常用保温材料导热系数对照图

从上图可以，常用管道保温材料导热系数随着温度的升高急剧加大，在177℃时，岩棉、超细玻璃棉及硅酸铝纤维导热系数高达0.08W/(m·K)，玻璃棉制品为0.07W/(m·K)，而气凝胶仅为0.02W/(m·K)，气凝胶绝热毡导热系数为0.025W/(m·K)，具有超高的隔热保温效果。

 （2）保温材料保温节能综合性能对照表（表面温度200℃降低至50℃）

推荐用途

广泛适用于工业储罐、阀门、管道、热力管道、蒸汽锅炉、烘干设备、厂房仓库、粮仓、冷库等工况下隔热保温使用；也可隔热保温涂料等保温材料复合使用，做成隔热保温系统。防止设备、管道表面产生冷凝水。

二、推荐方案

（一）热力管道、阀门（室内）保温方案

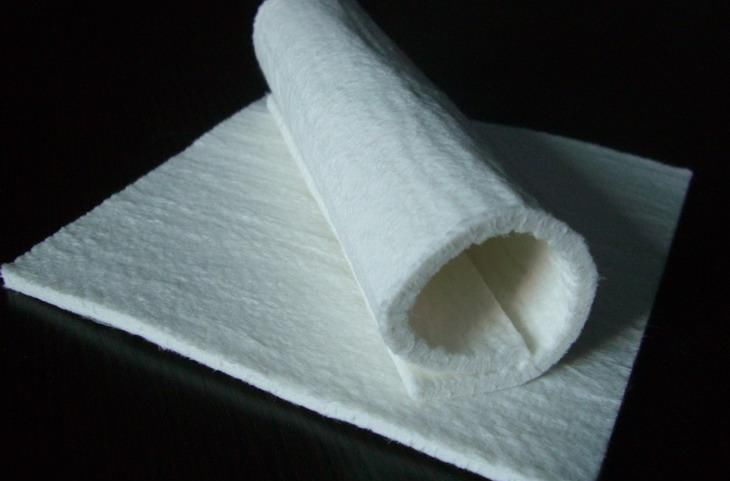

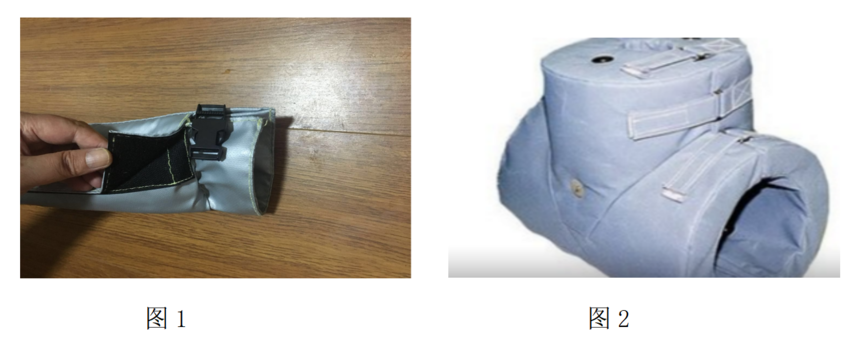

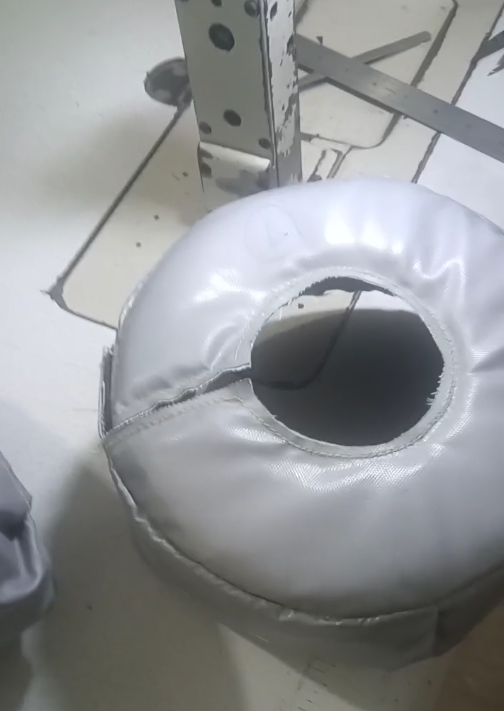

热力管道、阀门其大小、结构、形状各异，为便于拆卸、维修、更换可量身设计定制，采用10mm厚气凝胶绝热毡制作成可拆卸式保温套（图1、图2）。

保温套采用特氟龙耐高温漆布进行缝制

特氟龙耐高温漆布主要特点

●耐气候性：不老化、龟裂、柔软性良好。

●非粘着性：所有有粘性物质，都可轻易地从PTFE氟树脂涂层高温布表面中清除。

●机械特性：PTFE氟树脂涂层高温布表面承受压缩负荷200kg/cm2后基本不变形、缺卷。具有优越极低的摩擦系数，极佳的尺寸稳定性抗拉伸长率≤5%。

●电绝缘性：PTFE氟树脂涂层高温布具有独特电气绝缘性，介电常数2.6、介电损耗正切在0.0025以下。

●耐药剂性：可低耐几乎所有药剂物品的腐蚀。PTFE氟树脂涂层高温布在强酸、强碱条件下，不老化不变形。

方案优势特点：

1、该优化方案选用保温材料为目前世界上最理想的隔热保温材料，保温节能效果显著。

2、蒸汽管道采用柔性可拆卸式保温套，拆卸、安装、维修也更加方便，保温隔热效果好。

3、保温套量体裁衣、外表美观。材质不燃、安全环保、无毒、无害，对人体无刺激。耐老化、防油渍、防水、耐酸碱，可清洗，使用周期长达10年。

（二）主输热管道（室外）保温方案

1、基体防腐处理

2、包裹气凝胶绝热毡

3、涂刷防水隔热保温涂料。

方案的优势特点：

1、该优化方案选用气凝胶绝热毡作为主要保温材料，防水、耐候。

2、玻璃纤维网格布缠绕包裹，保温层紧实，不会出现镂空；

3、防水保温涂层耐候耐老化、防油渍、防水、耐酸碱，可清洗，使用周期长达15年。

四、工程业绩

（一）（一）热力管道、阀门（室内）保温节能

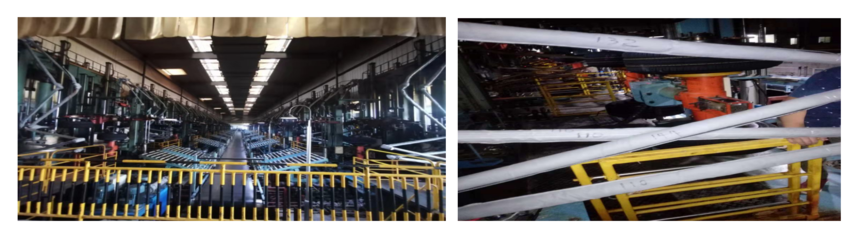

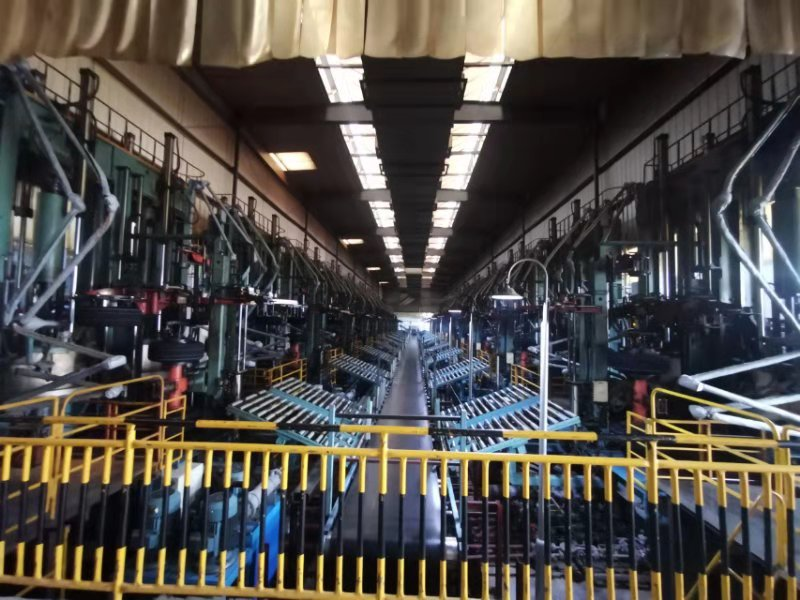

1、五粮液集团四川轮胎集团有限公司和凯力威科技有限公司各条硫化机生产线已经全面实施，隔热保温综合节能率达23%以上，玻璃纤维、岩棉等保温节能率7.6%，提高2倍以上。部分施工效果图如下：

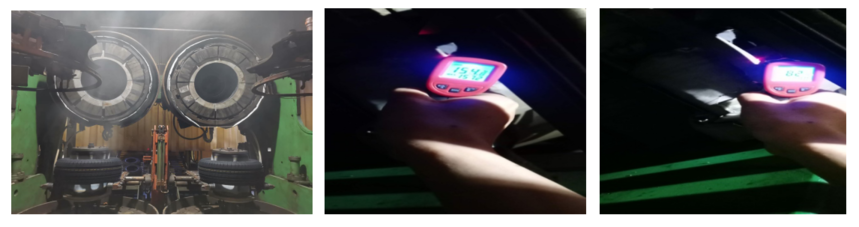

子午三分厂硫化机管道、阀门保温套外表面温度从118℃降低到48℃.

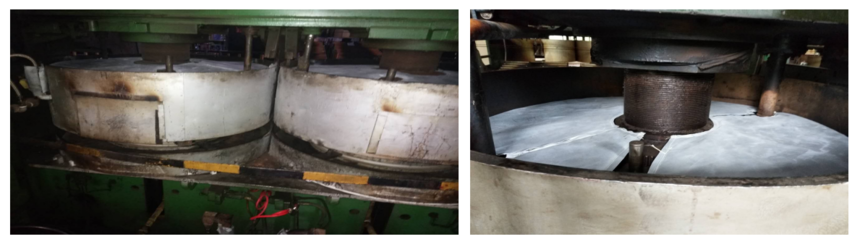

2、工程胎模具保温罩外表温度由传统玻璃纤维棉保温外表面72℃降低到44℃，节气率从12%提高到了23%，保温罩美观，工人操作简单，表面特氟龙涂层耐酸碱不粘，易清洁。

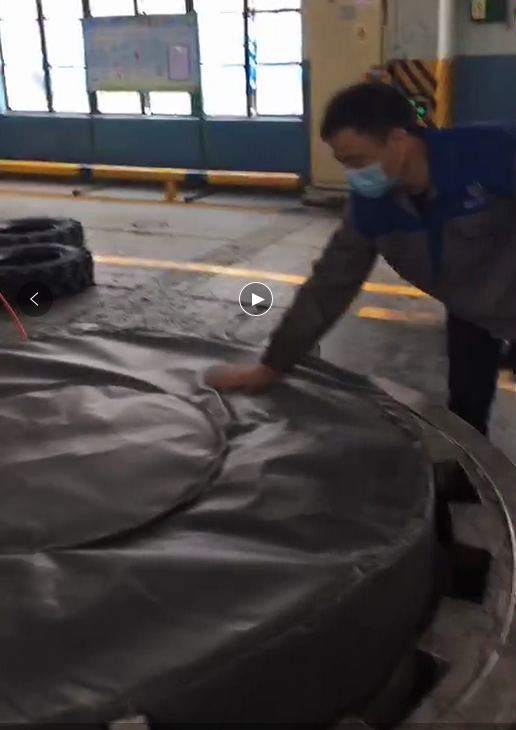

3、两半模热板保温垫，上热板保温垫固定安装，下热板更换模具时铺垫，操作简单，节气率16.8%；

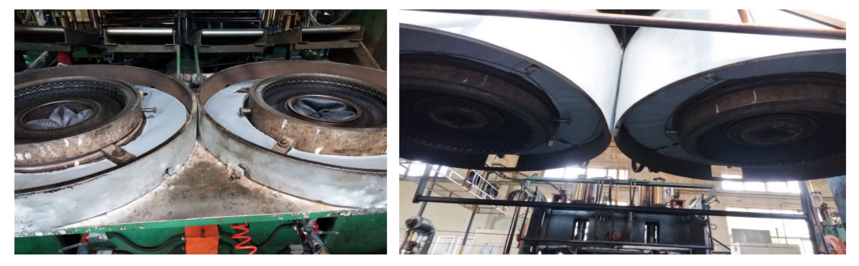

4、四川凯力威科技公司模具保温套模具表面温度从154.8℃降低到82℃，降低72.8℃，节气率23.3%；

5、花盘保温垫（图7）外表面温度从110℃降低到72℃

隔热保温涂料节能方案

一、产品概述

SH-B03耐高温隔热保温节能涂料选用水性复配乳液和无机纳米粘合剂作为基料；选用纳米气凝胶和微米空心玻璃微珠为隔热填料，配伍无机纤维、钛酸钾晶须、稀土氧化物和功能助剂复合而成。是一种具有较低热导系数的新型保温涂料。可与多种底漆和面漆作为中间隔热层配套使用，具有良好的兼容效果，形成一套完整的防腐、保温、装饰体系。

推荐用途

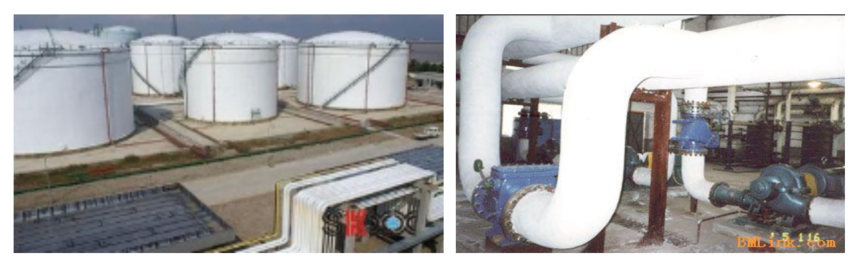

广泛适用于工业储罐、阀门、管道、印染设备，热力管道、蒸汽锅炉、烘干设备、厂房仓库、粮仓、冷库等工况下隔热保温使用；设备表面防止产生冷凝水使用；也可与纤维类、硅酸盐类、发泡类保温材料复合使用，做成隔热保温系统。

二、推荐方案

方案优势特点

易于施工、不受基材形态限制。

保温性能优异，替代传统保温材料且施工效率高。

涂料水性环保无毒，大量无机物组成，低VOC，无闪点。

涂层具有良好系统匹配性和突出的层间附着力，能够遮盖微细裂纹。

涂层抗冷热收缩性能优异，减少涂层因受热胀冷缩而引起开裂和脱落。

涂层具有微观微孔结构，能够阻隔液态水的进入，保证保温系统防水性能。

四、工程业绩

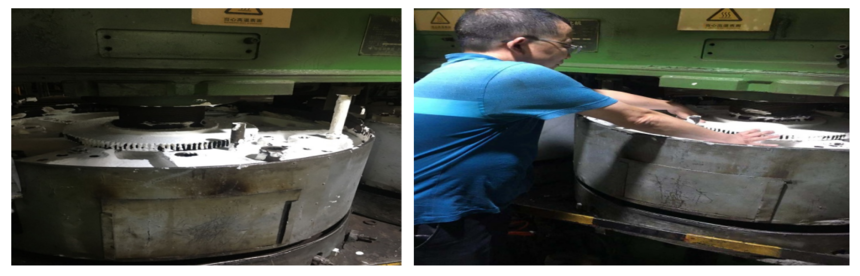

四川轮胎橡胶（集团）有限责任公司：子午一、二、三分厂共计150台硫化机设备花盘涂刷ZM99-01A18隔热保温节能涂料6mm, 外表面温度从110℃降低到到52℃，可手直接放在涂层上。

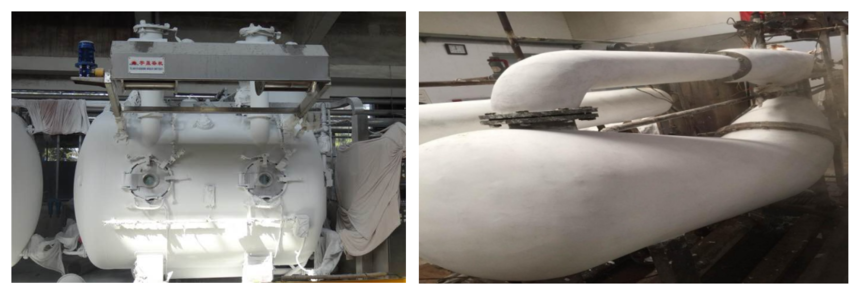

江苏无锡锡梅印染厂：染缸设备保温等

上海正因日坩燃气设备有限公司：燃气工业炉保温长期配套供货；

重庆沃麟科技有限公司：工业炉保温长期配套供货。

节能效益分析

一、方案的优势特点：

1、该优化方案选用保温材料为目前世界上最理想的隔热保温材料，保温节能效果显著。

2、蒸汽管道采用柔性可拆卸式保温套，拆卸、安装、维修也更加方便，保温隔热效果好。

3、保温套量体裁衣、外表美观。材质不燃、安全环保、无毒、无害，对人体无刺激。耐老化、防油渍、防水、耐酸碱，可清洗，使用周期长达10年。

二、节能效益

对管道及部分受热部件实施有效保温后，节能率可达20%以上，投资回收期短，见效快。目前已经在五粮液集团四川轮胎集团有限公司和凯力威科技有限公司各条硫化机生产线已经全面实施，综合节气率达20%以上。
